Umbau Brems und Kupplungshebel (CBR1000)

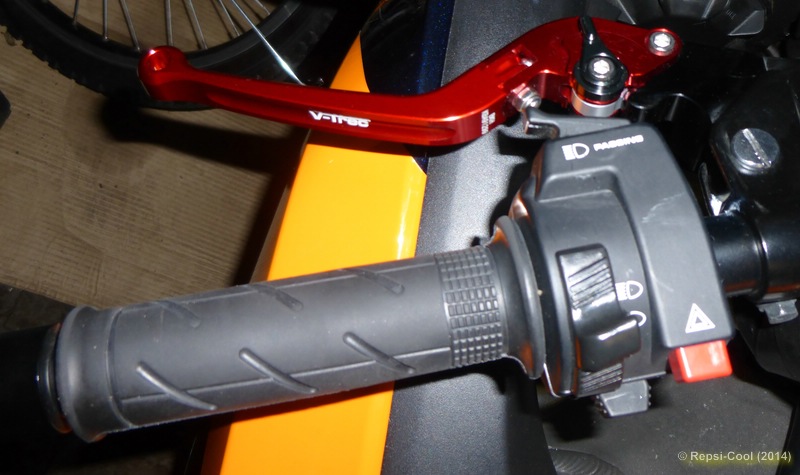

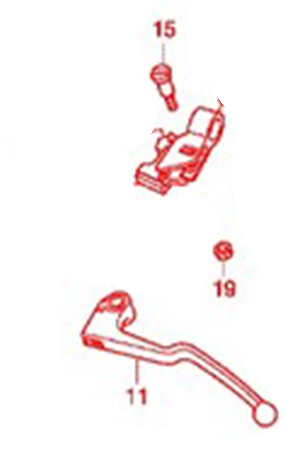

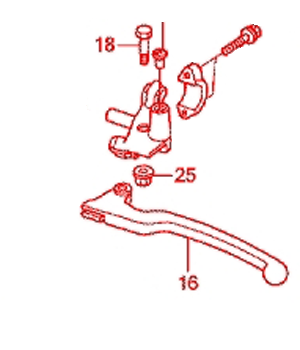

Als erstes die Untermutter 6mm (Bild1-19) vorsichtg löse. Am besten mit einer Nuss, so dass sie beim Lösen nicht in die Verkleidung fällt. Jetzt Kupplungshebel enspannen. Danach den Drehbolzen(Bild1-15)(Schlitzschraube) nach ober herausschrauben und Hebel aushängen. Die Insatllation des neuen Hebels erfolgt anders herum. Vorher die Hebelbohrung ein wenig fetten und nicht vergessen! Kupplungszug wieder starffen und auf das richtige Kupplungspiel achten.

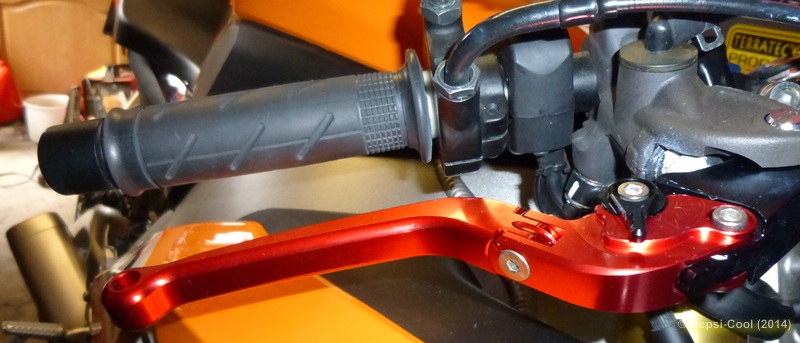

Nun den Bremshebel. Die Kontermutter vorsichtig lösen, hier auch wieder darauf zu achten das sie nicht in die Verkeidung fällt. Die obere Schlitzschraube
lösen und entfehrnen. Hebel entfehrenen.
ACHTUNG! Auf den Bremslichtschalter achten, der Druckstößel ist lose und mit einer Gummimaschette mit Fett gesichert.
Bitte hier beim Einbau des neuen Hebels achten das der Stößel perfeckt im Bremshebel passt (Bild 2). Da man sonst Probleme beim zusammenschrauben hat. In meien Bremshebel
ist eine Messinghülse mit einer konischen Bohrung, in dem der Stößel perfeckt herein passte. Alles wieder zusammenschrauben und testen ob alles funktioniert. Fertig..
 |
 |
 |
Beide Hebel sind 6-fach verstellbar und klappen bei einem Sturz nach oben. ABE (91299*04) nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679).
