Umbau Kennzeichenhalterung

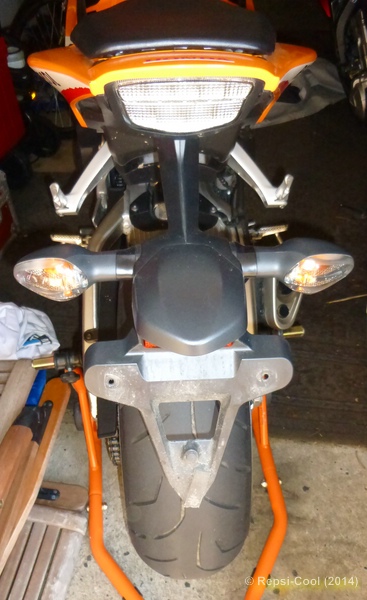

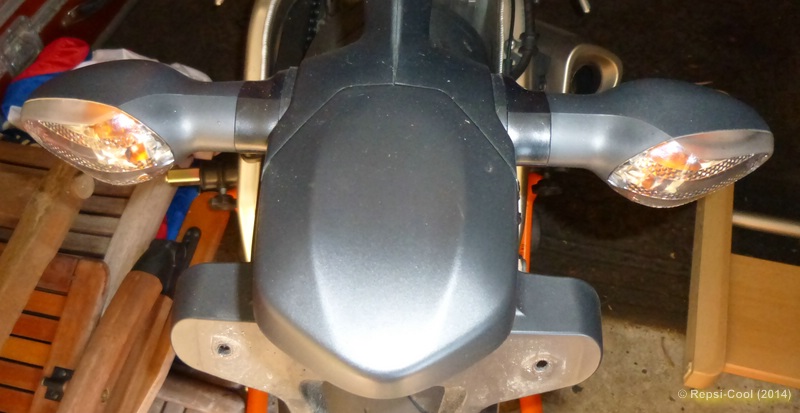

Endlich hatte ich Zeit, mich um den Umbau der Kennzeichenhalterung an meiner Fireblade zu kümmern. Hinterrad aufbocken, Werkzeug passend zusammenlegen und schon kann es losgehen. Zuerst den Soziussitz abmachen. Danach die Halterung vom Kennzeichen vorsichtig abbauen, um an die Verkabelung der Blinker und Kennzeichenleuchte zu kommen. Schrauben und Muttern habe ich in eine Plastiktüte gelegt, damit sie nicht verschütt kommen.

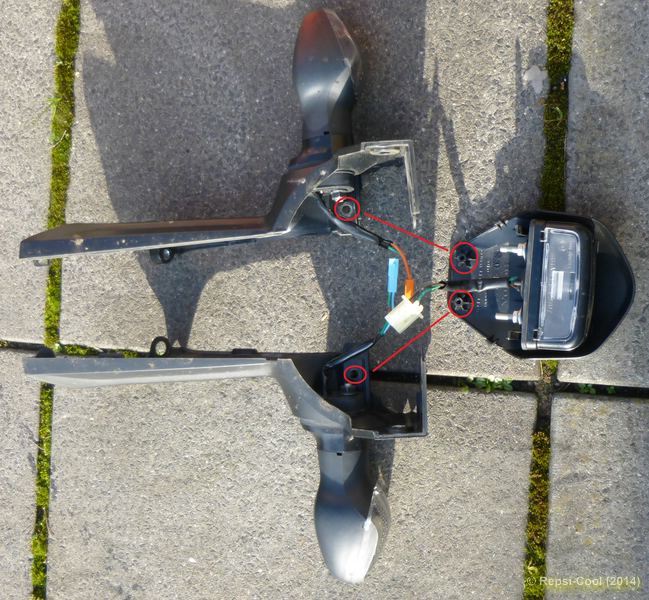

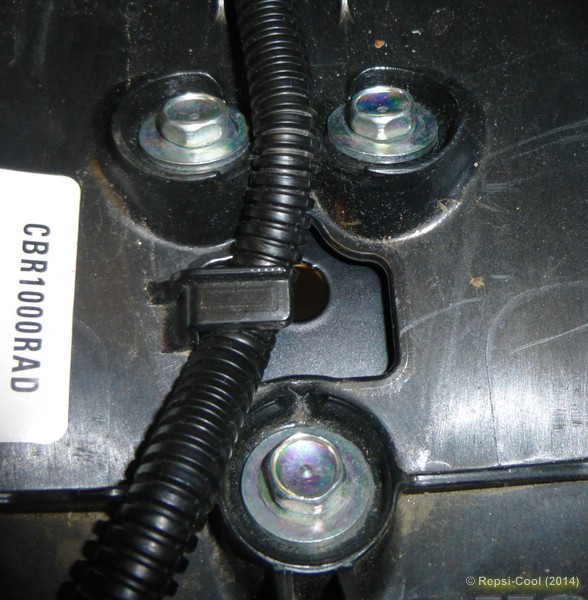

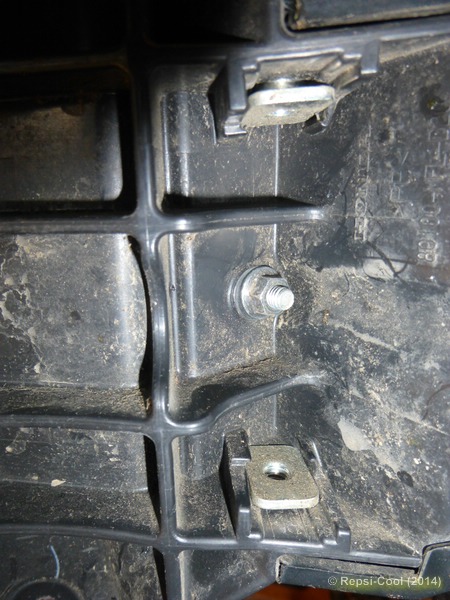

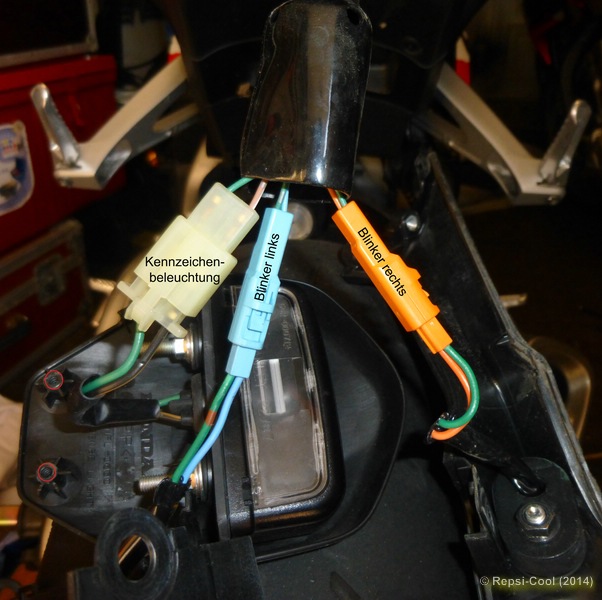

Nun wird das Katzenauge ausgebaut. Es ist mit einer 8er Mutter befestigt. Als Letztes die Kennzeichenhalterung vom Oberteil lösen. unter den Soziussitz befinden sich drei 12mm Schrauben, die jetzt gelöst werden. Fertig! Vorsichtig den Halter in der MItte voneinander trennen. Nun kann man die Kabel vorsichtig lösen. Es sind Schnellverschlüsse, die farblich gekennzeichnet sind (Bild 006).

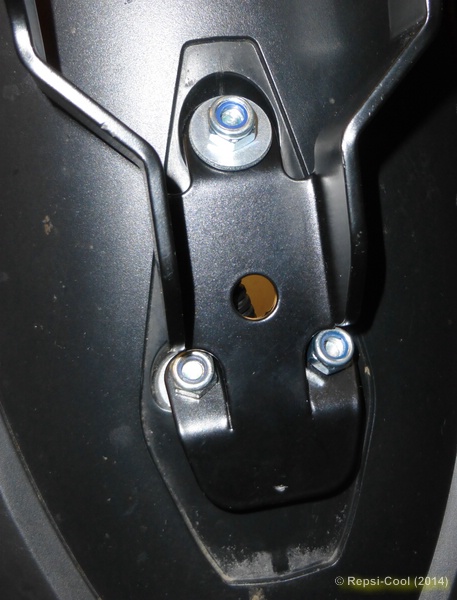

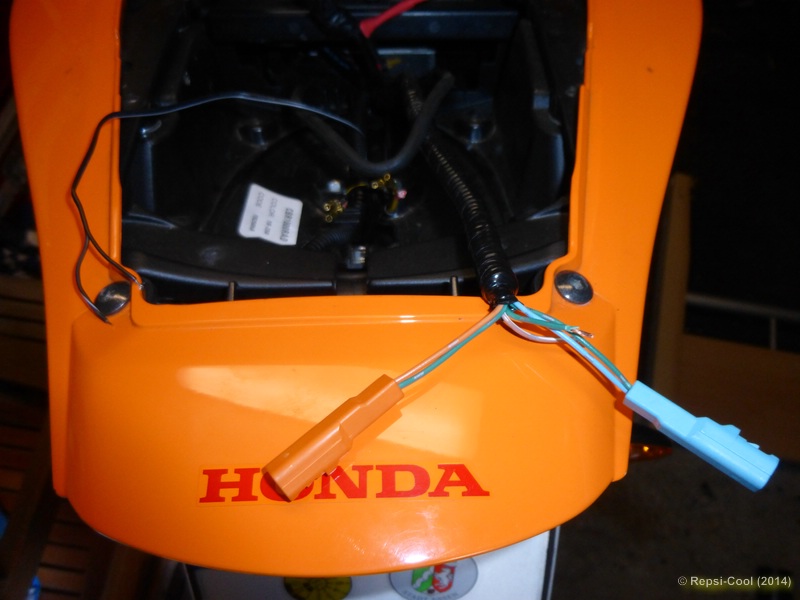

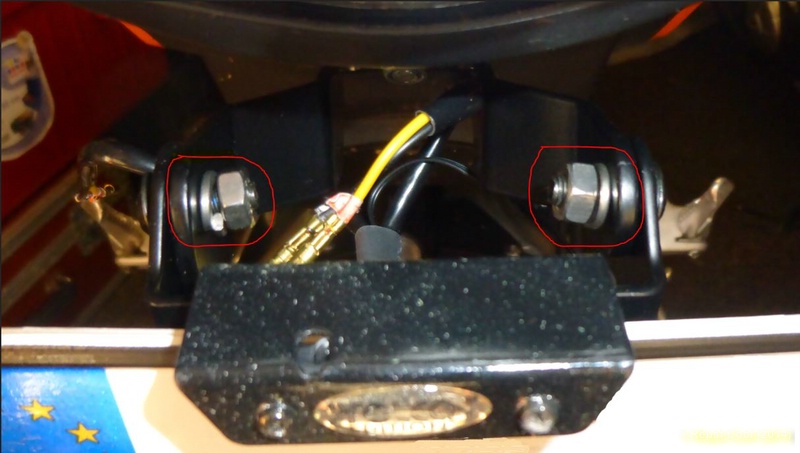

Alle Steckverbindungen sorgfältig abziehen, falls man es weider zurückbauen sollte. Jetzt kann man den Kabelbaum ins Innere des Sozius ziehen und die Kabel an die neue Kennzeichenhalterung anpassen. Nun kann die neue Halterung angebracht werden und mit den drei Schrauben gesichert werden. Leider waren in der Verpackung keine Muttern enthalten. Alle Muttern und Schrauben habe ich mit einem Tropfen Loctite gesichert.

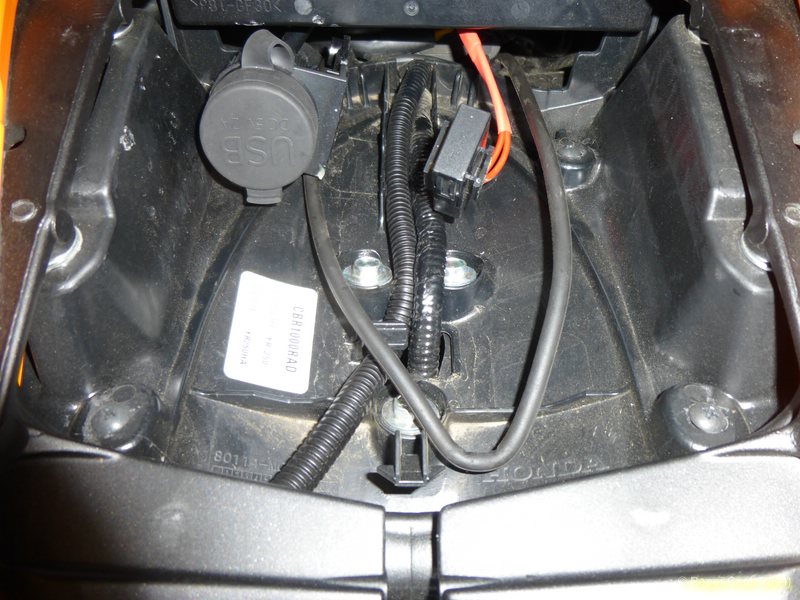

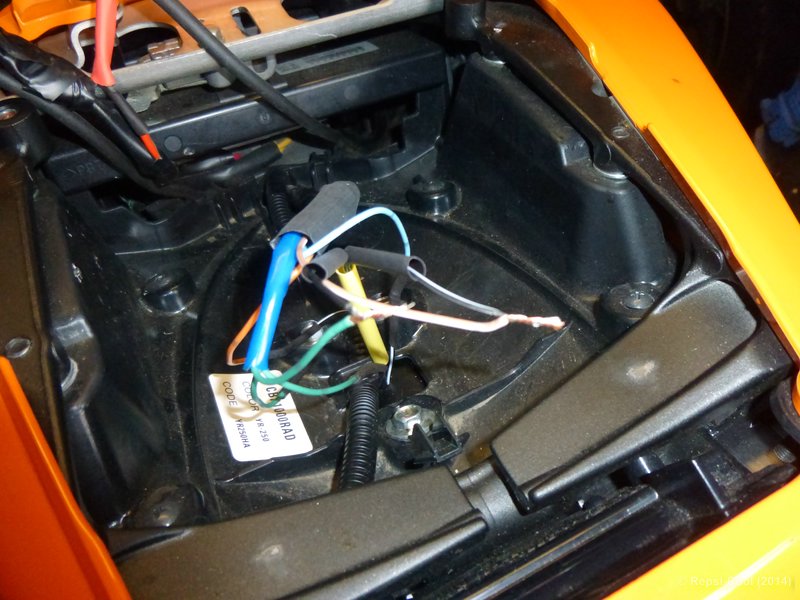

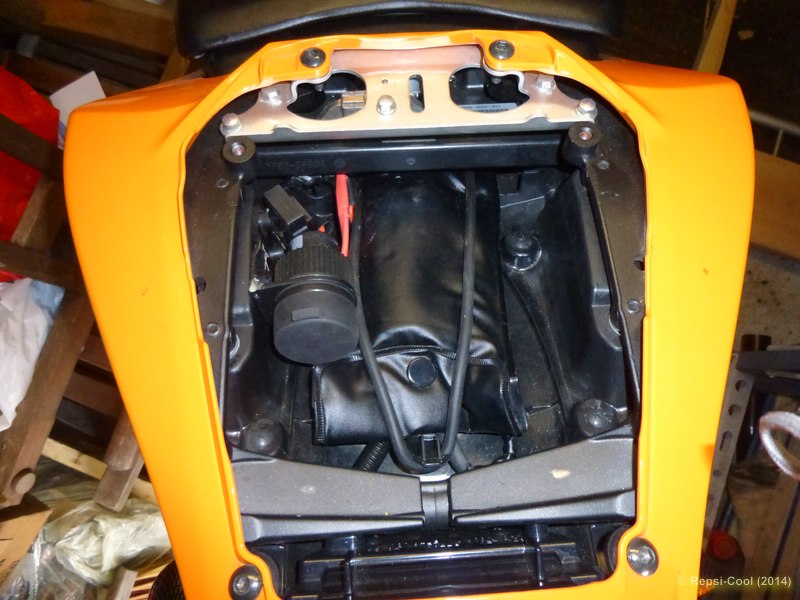

Die neu entsandenen Enden habe ich dann zusammen gelötet und mit Schrumpfschlauch gegen Kurzschluss gesichert (Bild 012). Nachdem alle Kabel wieder verlegt waren, habe ich noch die Bordsteckdose am Rahmen angebracht (Bild 016). Fertig, und sieht Toll aus!
